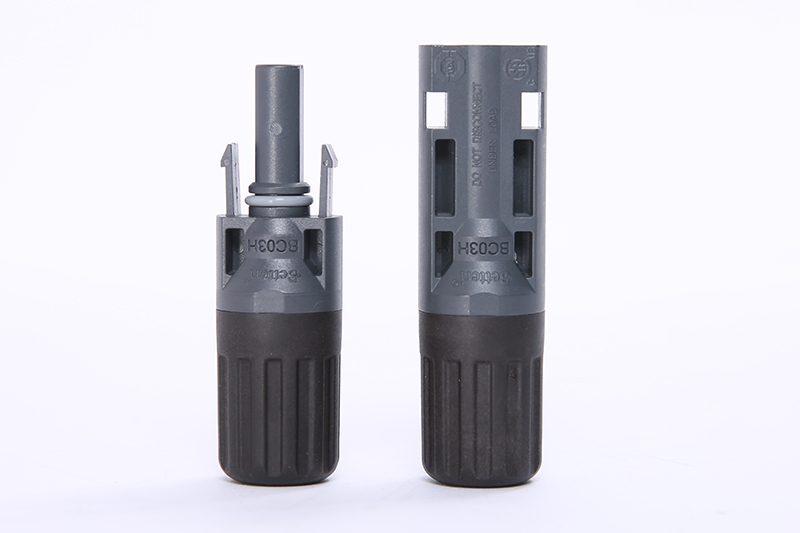

Connecteur photovoltaïque BC03H (coupleur de câble femelle et mâle)

Connecteur Solaire PV BC03H
(pour la connexion de câbles photovoltaïques)

Connecteur photovoltaïque BC03H (coupleur de câble femelle et mâle)

Conçu pour les systèmes photovoltaïques au sol, ce coupleur de câble photovoltaïque simplifie la connexion entre les onduleurs et les ensembles de composants. Son installation est à la fois rapide et simple, éliminant le besoin d’outils spéciaux. Ces connecteurs sont hautement compatibles, s’associant facilement avec des options largement utilisées comme les connecteurs MC4. Fabriqués à partir de plastique d’ingénierie de qualité supérieure, ils assurent des performances fiables et une durabilité prolongée. Chaque connecteur subit des tests rigoureux et a reçu les certifications TUV et CSA, reflétant sa qualité et sa stabilité supérieures.

Demander un devis
Paramètres techniques
Connecteur photovoltaïque BC03H (coupleur de câble femelle et mâle)

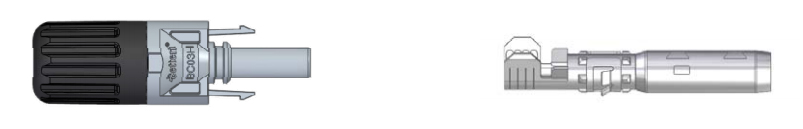

BC03H Coupleur Mâle

Connecteur photovoltaïque BC03H (coupleur de câble femelle et mâle)

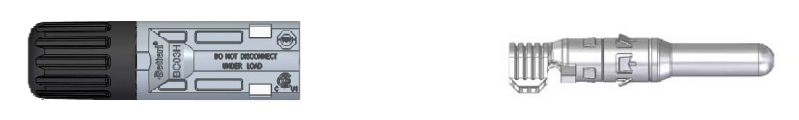

BC03H Coupleur Femelle

Courant nominal 30A(TUV), 35A(CSA)
Général Tension nominale 1100V DC(TUV, CSA)
Résistance de contact ≤0.5mΩ
Résistance d'isolement ≧400MΩ
Tension nominale de tenue aux impulsions 6000V
Catégorie de surtension Ⅲ
Degré de pollution 2
Indice d'étanchéité IP67(accouplé)
Indice d'inflammabilité UL94-V0
Classe de protection IEC Ⅱ
Température nominale -40℃~+85℃
Température de fonctionnement maximale 115℃
Normes EN 6285: 2014 IEC - Exigences de sécurité et tests
UL6703 USA et Canada - Exigences de sécurité et tests
Conformité RoHS Oui
Données de connexion Nombre de contacts 1 épingle
Calibre de fil applicable 2.5/4.0/6.0mm² ou 14/12 AWG
Diamètre extérieur du câble 5~6.8mm
Matériaux Matériau du boîtier PC, PA66
Matériau du contact Cuivre rouge (perforation)/CuZn Alliage (coupant)
Surface de contact étamé/argenté
Joint d'étanchéité Silicium
Dimensions Longueur 56.8mm(mâle), 59.2mm(Femelle)
Largeur 19.0mm
Hauteur 19.0mm
Poids 7.60g(mâle), 9.53g(Femelle)
  • Certification CSA BC03H
  • Certification TUA BC03H
  • Télécharger les dessins techniques BC03H 1
  • Télécharger les dessins techniques BC03H 2

Betteri vous propose ses connecteurs solaires et accessoires pour équipements solaires fabriqués selon vos exigences spécifiques. Etant un distributeur fiable de composants électroniques dans le domaine de l'énergie solaire, les clients partout dans le monde sont satisfaits de nos produits. Nous sommes à votre disposition pour des solutions de produits solaires destinées à l'interconnexion de vos systèmes photovoltaïques.

Commentaires
Autres connecteurs photovoltaïques

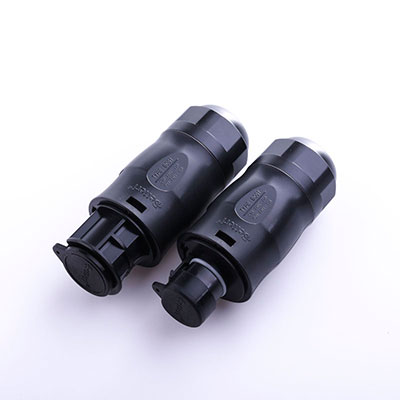

    1. Connecteur circulaire BC01 (Trois broches)
    2. Connecteur circulaire BC01 (Trois broches)

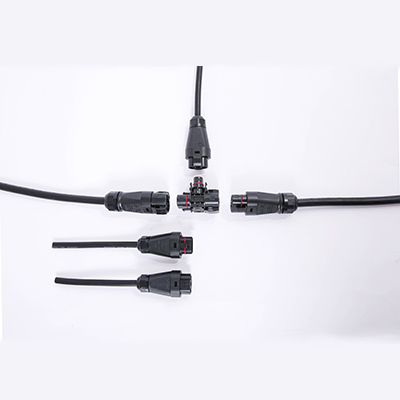

    1. Connecteur solaire en T BC05C (pour micro-onduleur)
    2. Connecteur solaire en T BC05C (pour micro-onduleur)
    1. Connecteur Solaire à Trois Broches BC05A
    2. Connecteur Solaire à Trois Broches BC05A

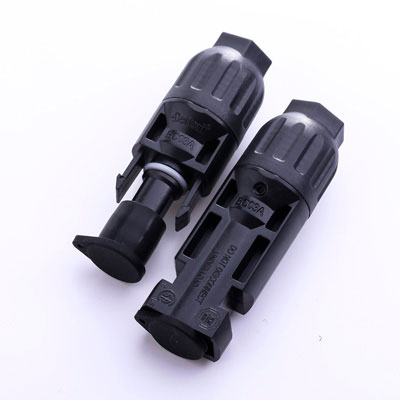

    1. Connecteur photovoltaïque BC03A (Coupleur de câble femelle et mâle)
    2. Connecteur photovoltaïque BC03A (Coupleur de câble femelle et mâle)

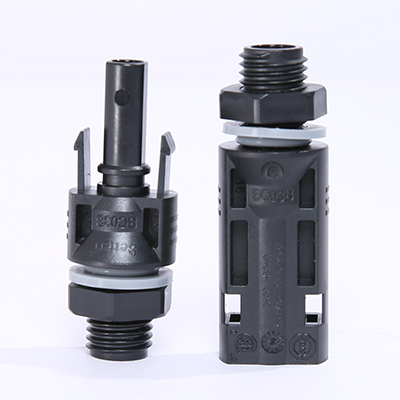

    1. Connecteur photovoltaïque BC03B-ES (coupleur de câble femelle et mâle)
    2. Connecteur photovoltaïque BC03B-ES (coupleur de câble femelle et mâle)

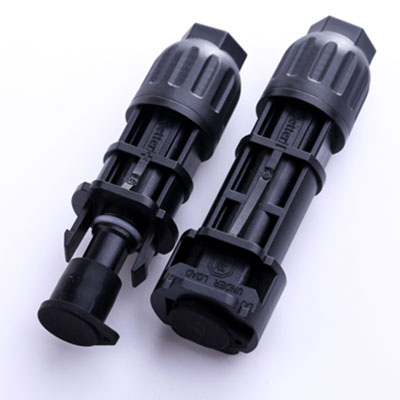

    1. Connecteur photovoltaïque BC03C (Coupleur de câble femelle et mâle)
